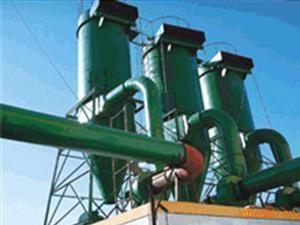

旋风系列除尘器为旁路室旋风除尘器,分为XLP/A型与XLP/B型两种不同的构造形式.根据安装位置,安装形式又分为X型（吸出式）和Y型（压入式）同时还分为左回旋

（N型）和右回旋（S型）两种.该种除尘设备具有阻力小,除尘效率高,处理风量大,性能稳定占地面积小,结构简单,实用廉价等特点.适用于各机械加工、冶金建材、矿山采掘的粉尘的中、粗净化.XLP/A  XLP/B型旋风除尘器,分为上筒体,下锥体两大部分.尘气通过进尘口,切向进入旁路室造成较大压力,顺流进入筒体,产生巨大旋风,将粉尘颗粒离心降入锥体,净气通过排气管排入大气,除尘效率较高.

佳答案旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置.它具有结构简单,体积较小,不需特殊的附属设备,造价较低．阻力中等,器内无运动部件,操作维修方便等优点.旋风除尘器一般用于捕集5-15微米以上的颗粒．除尘效率可达80％以上,近年来经改进后的特制旋风除尘器．其除尘效率可达5％以上.旋风除尘器的缺点是捕集微粒小于5微米的效率不高．

  XLP/B型旋风除尘器 内气流与尘粒的运动概况：

 旋转气流的绝大部分沿器壁自圆简体,呈螺旋状由上向下向圆锥体底部运动,形成下降的外旋含尘气流,在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗.旋转下降的气流在到达圆锥体底部后．沿除尘器的轴心部位转而向上．形成上升的内旋气流,并由除尘器的排气管排出.

    自进气口流人的另一小部分气流,则向旋风除尘器顶盖处流动,然后沿排气管外侧向下流动,当达到排气管下端时,即反转向上随上升的中心气流一同从诽气管排出,分散在其中的尘粒也随同被带走.
